前沿智农
设 计
案 例
项目介绍
领航“十四五”
擘画现代农业新蓝图
在玉溪市全面推进“十四五”规划的关键时期，一项承载着现代农业创新梦想与产业升级使命的重点项目——玉溪春和现代花卉产业融合发展示范园（一期）EPC总承包项目，在红塔区春和街道正式启动建设！
该项目由玉溪宏达农业投资有限责任公司倾力投资打造，是玉溪市精心布局、重点推进的现代农业标杆工程。项目总规划占地面积达500亩，其中核心的现代化温室及配套设施建设面积约330亩，总投资规模高达1.2亿元人民币。建成后，这里将不仅仅是花卉生产的基地，更是一个集科技示范、产业融合、生态观光于一体的综合性现代农业高地。
强强联手，打造精品工程
项目的成功实施汇聚了行业领先力量：中国十九冶集团有限公司凭借其强大的工程总承包实力，负责项目的施工建设；而美和花卉（云南）有限责任公司则担纲项目的整体设计以及未来园区的专业化运营，确保项目从蓝图到落地、再到持续繁荣的全生命周期品质。
数字赋能，开创全省先河
尤为瞩目的是，该项目大胆创新建设模式，在全省范围内首次将先进的GIS（地理信息系统）与BIM（建筑信息模型）技术深度融合，应用于现代农业产业园区的建设中。这种数字化、智慧化的建设手段，将贯穿于规划、设计、施工、管理的全流程，显著提升工程精度、效率与未来运营的可视化、智能化水平，为云南省现代农业产业园区的建设树立了全新的技术标杆和示范样板。
玉溪春和现代花卉产业融合发展示范园（一期）EPC项目的建设，标志着玉溪市在现代农业，特别是高端花卉产业领域迈出了数字化、融合化发展的坚实一步，其成功经验必将对区域产业升级和乡村振兴产生深远影响。
屹单设计
什么是BIM和GIS
目录
01 设计前期
02 设计阶段
03 施工过程
04 后期运营
01 设计前期-总规设计
屹单设计

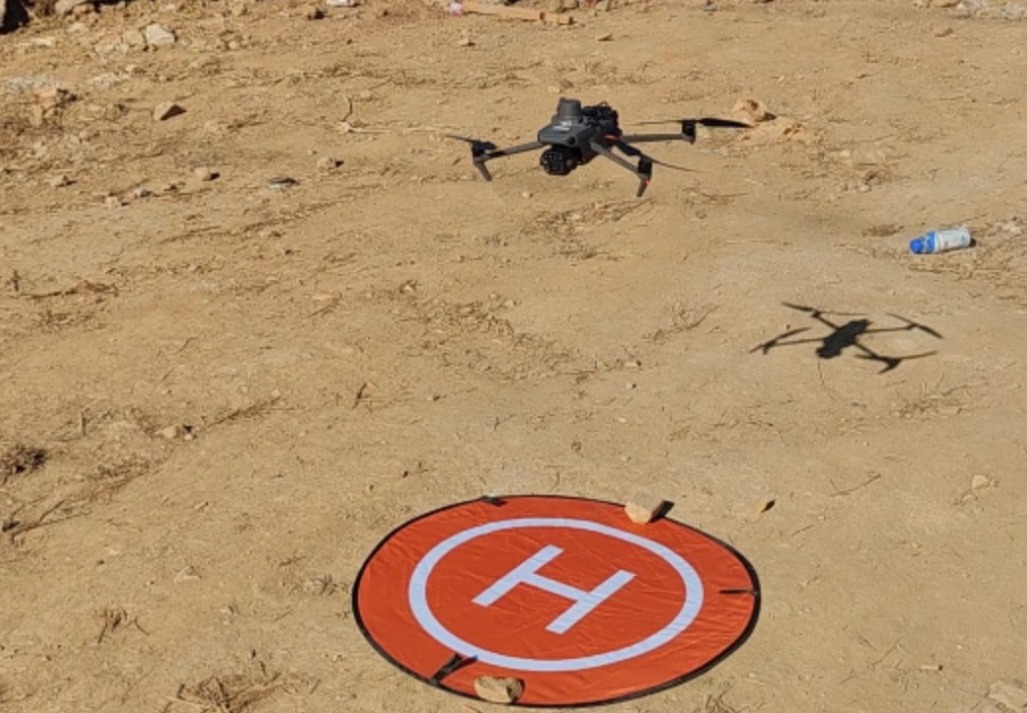

GIS无人机勘察

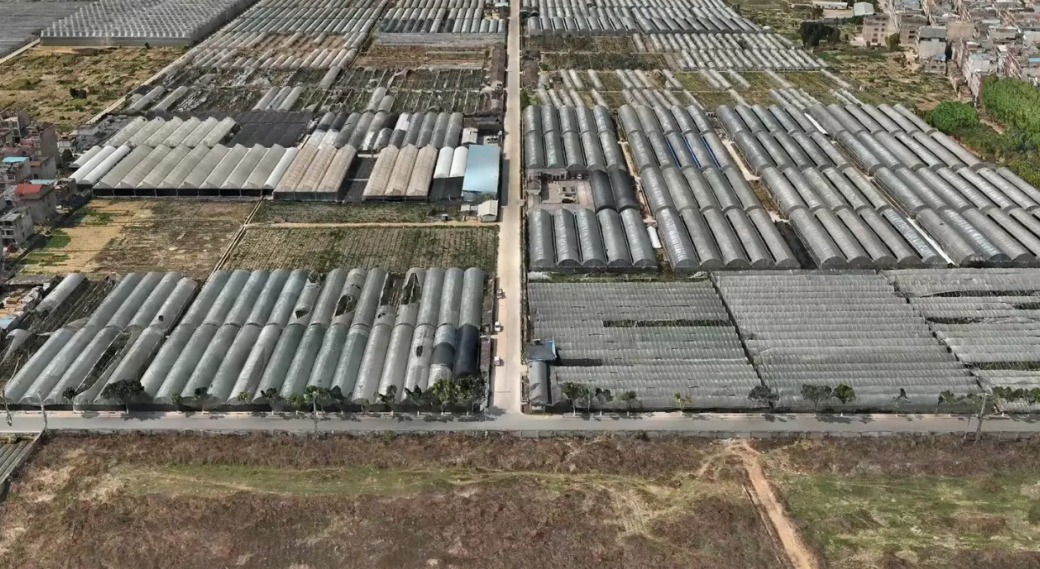

通过无人机倾斜摄影航拍，可以得到项目地貌模型，模型可达到1：500国家测绘精度标准，在前期设计中以低门槛对接项目各方参与人员，提供场地问题可视化解决方案
项目情况一目了然
【项目选址.mp4】\\192.168.2.222\photo\成都屹单\数字创新
1
场地分析：GIS能够帮助设计师在项目前期对场地进行详细的分析，包括了解场地的现状、交通流线、人群结构以及公共设施等信息。这些信息对于项目的规划和设计至关重要，有助于设计师提出更加合理的设计方案。
2
空间数据管理：GIS提供了强大的空间数据管理能力，可以有效地收集、存储和管理地理数据。这对于项目实施过程中的数据整合和更新非常有帮助，确保了信息的时效性和准确性。
3
三维分析：GIS支持三维分析技术，可以创建三维模型来模拟建筑物、地形等，这对于项目的可视化展示和空间关系的理解非常有帮助。
4
决策支持：GIS提供的数据分析和模型模拟功能，可以帮助项目团队和决策者进行科学的决策支持，优化项目方案，提高项目成功率。

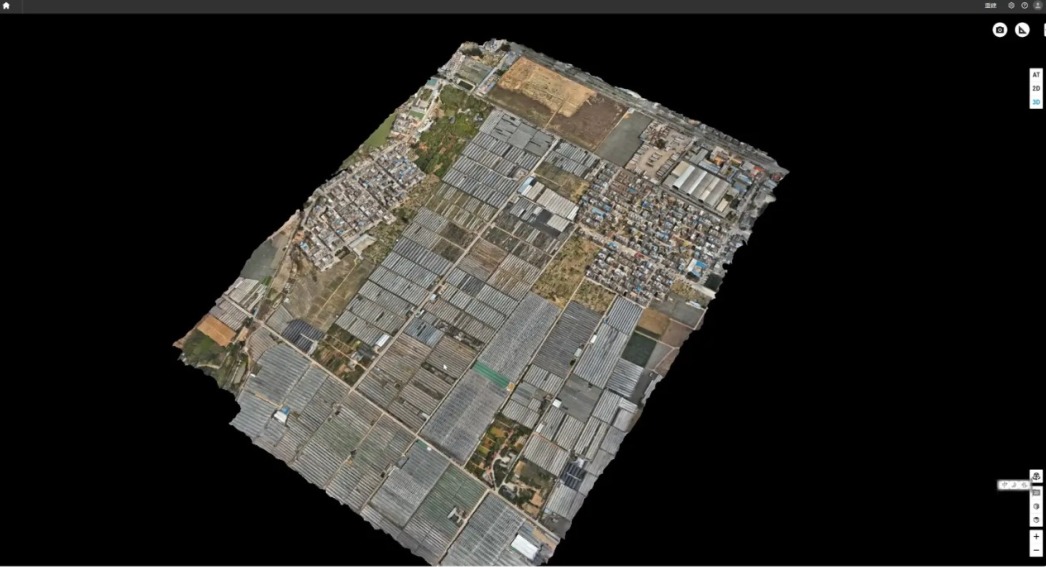

无人机倾斜摄影航拍生成的三维地貌模型，精度可达施工要求标准（如国家1:500测绘），为项目提供高保真的可视化实景基础。 该模型显著降低了使用门槛：
1
突破现场局限： 有效解决人员现场勘查难以全面掌握场地全貌的问题，设计及未到现场人员均可通过模型直观、准确地了解实际地形地貌。
2
捕捉地形变化： 可清晰呈现场地高程变化细节，尤其对于地勘时间较早、现状地形已发生改变的项目，能提供即时的地面实况数据，避免过时勘测数据导致的设计偏差。

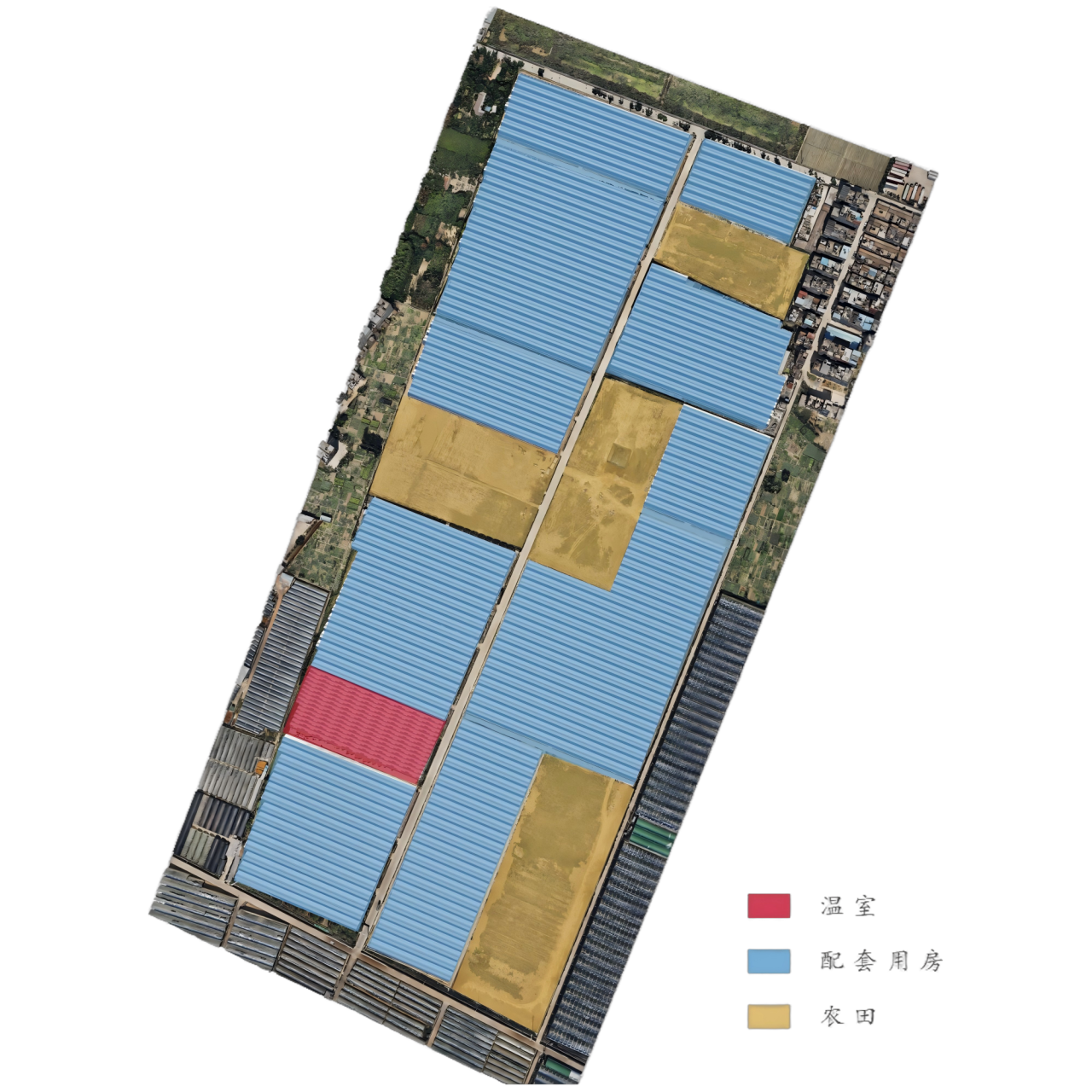

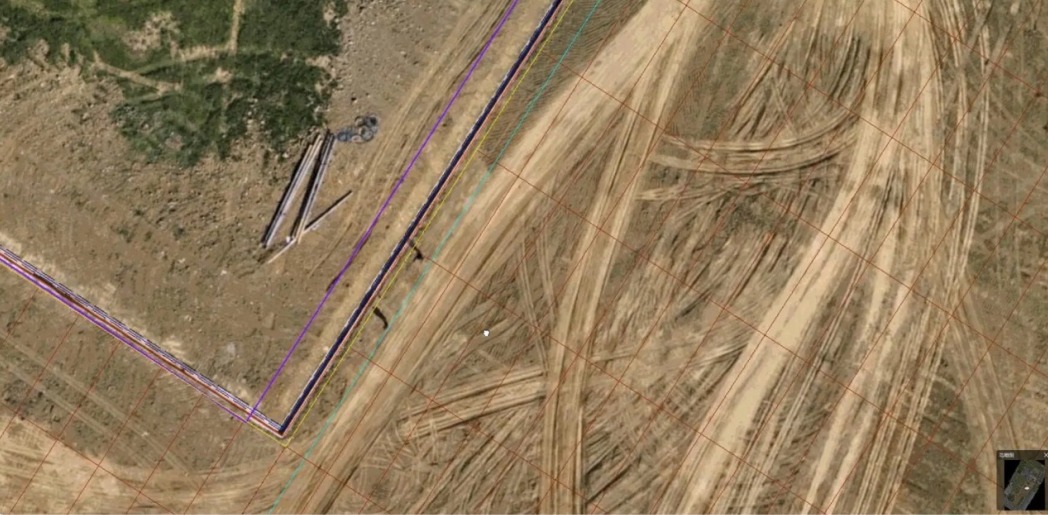

查看布局图与环境是否冲突
02 设计阶段-BIM设计
屹单设计

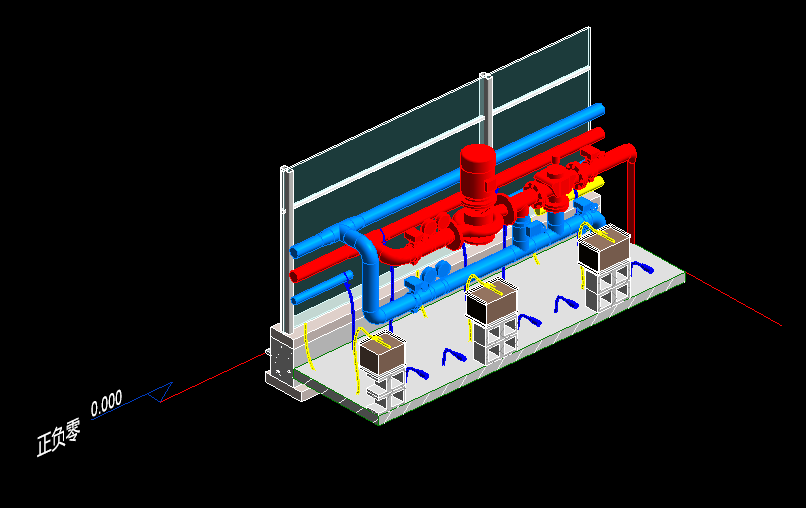

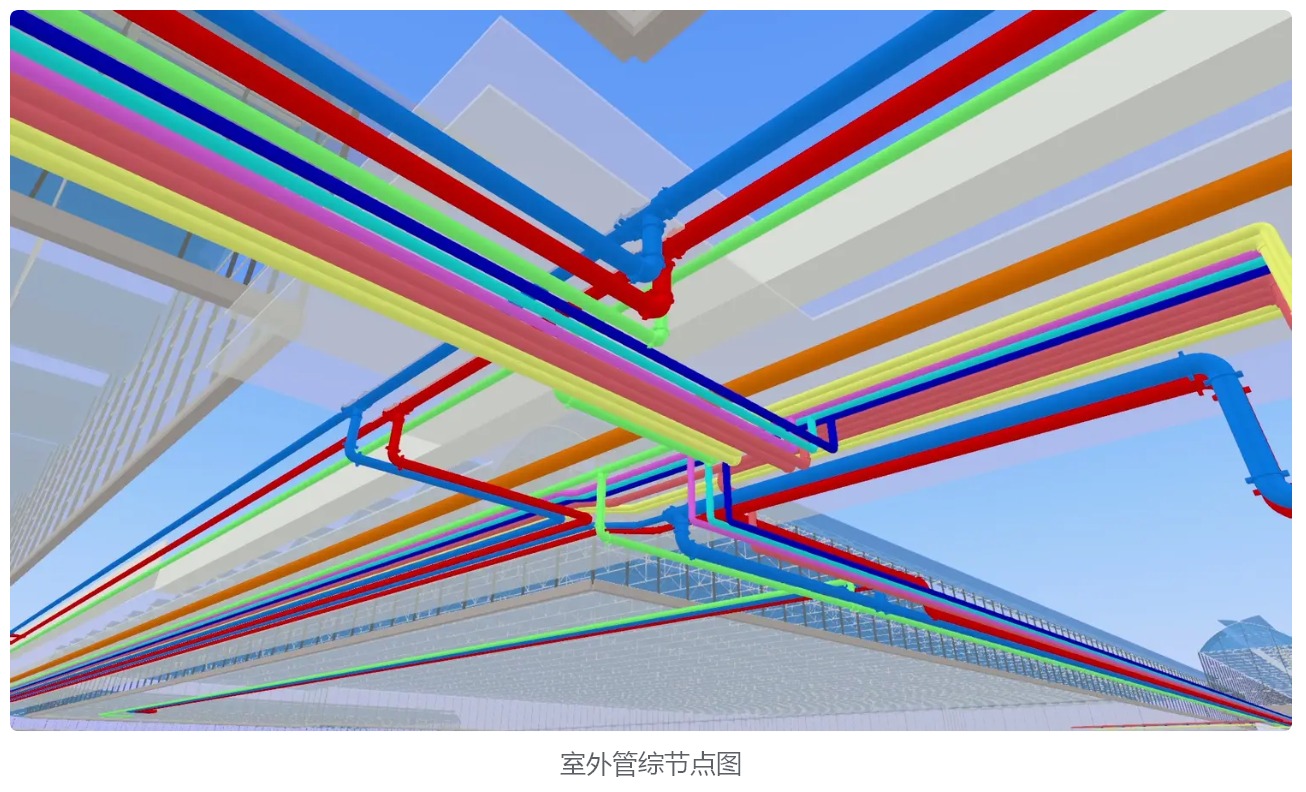

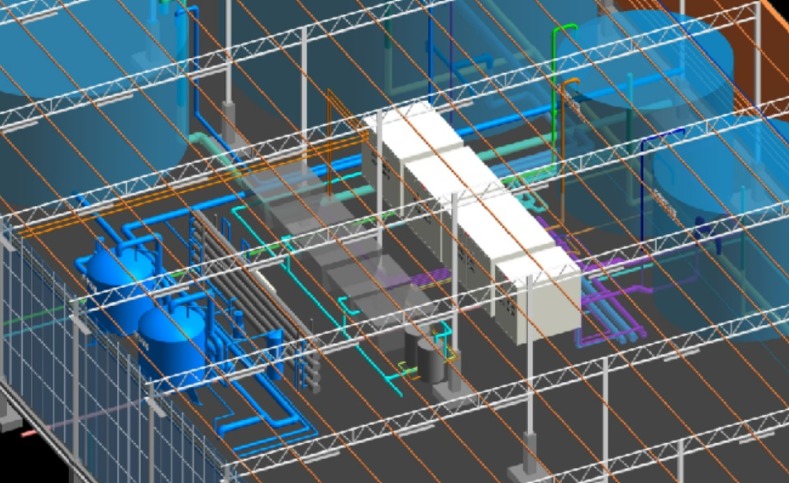

碰撞检查
1
提前消灭冲突，杜绝设计错误：在电脑中绘制建筑、结构、机电（水暖电）等所有专业的3D模型，提前发现管道穿梁、管线打架、空间不足等冲突。在设计阶段就解决这些“硬伤”，避免施工时才发现，导致返工、延误和巨额浪费。大幅提升图纸的准确性和可施工性。
2
优化设计，提升品质：通过解决冲突的过程，自然优化管线走向和设备布局，使空间利用更高效、更美观。促使各专业更早协同，优化系统集成，使设计更精细、更合理、更易于维护。
向右滑动查看更多→
3
促进高效协同：基于同一个3D模型和清晰的碰撞报告（带截图和位置），不同专业的设计师能直观、高效地沟通协调，快速达成解决方案。报告明确冲突责任方，减少推诿，提升协作效率。
降风险、控成本、保进度：设计阶段修改模型的成本远低于施工阶段拆改的成本。 基于无冲突模型的造价估算更可靠，减少超支风险。显著减少施工阶段的返工和协调停滞，保障项目按时推进。

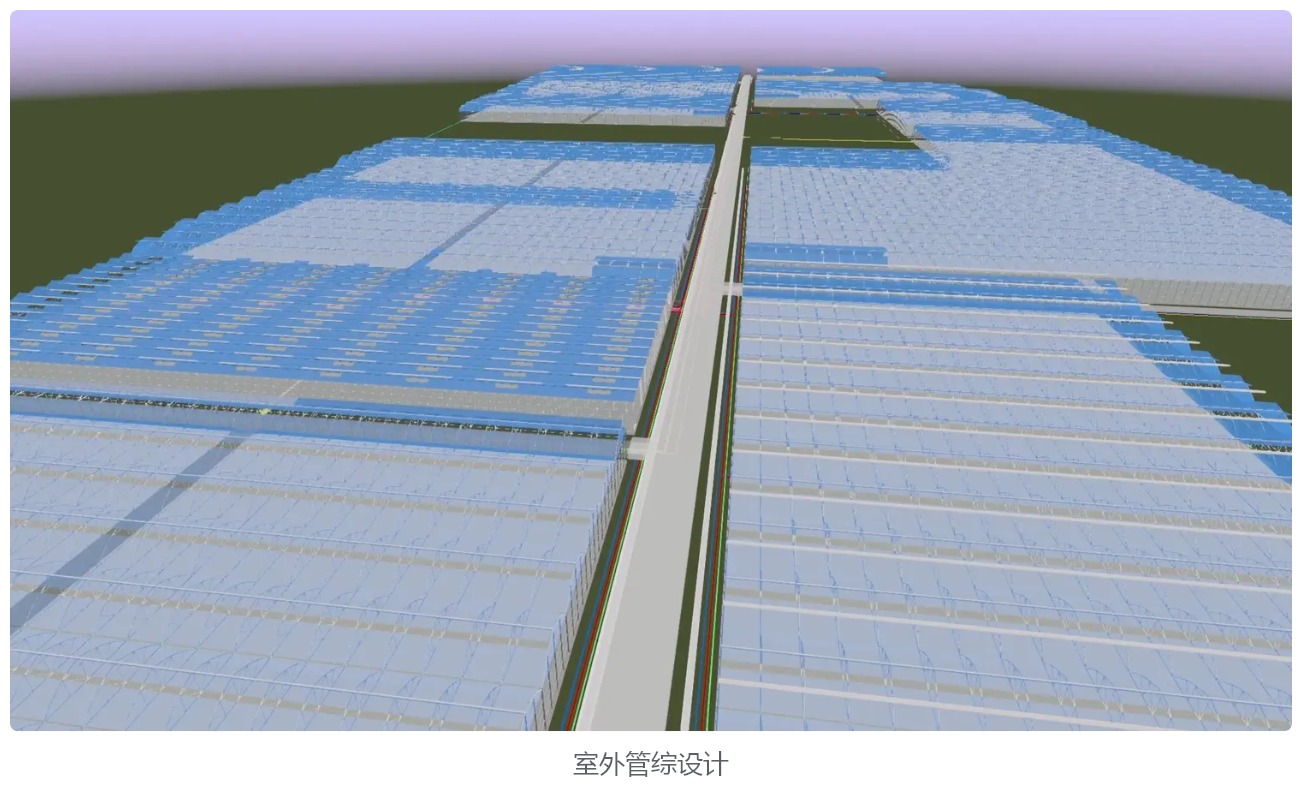

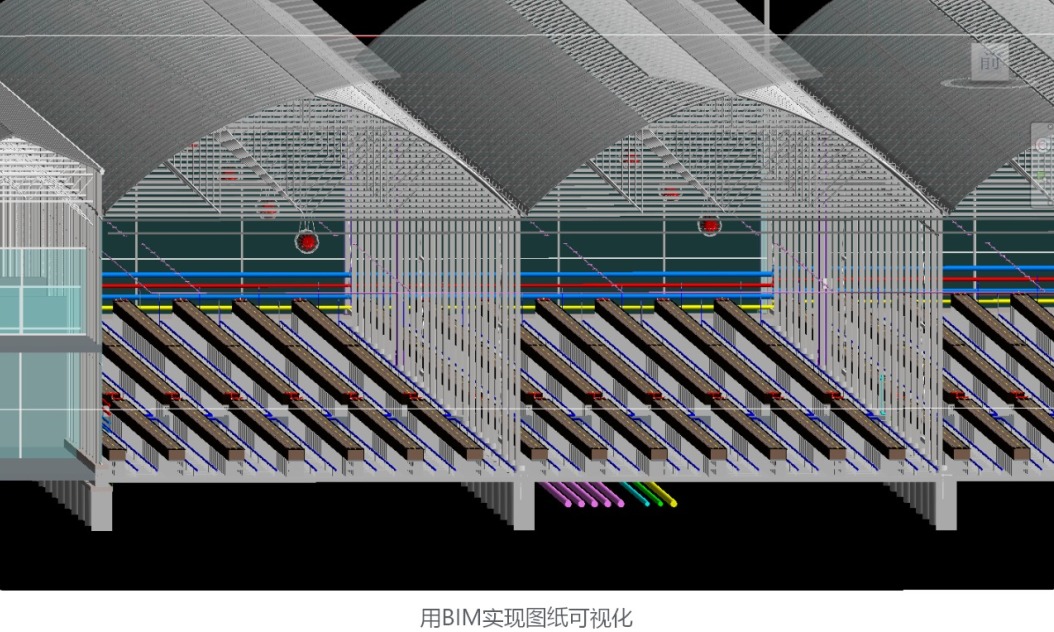

可视化展示
BIM则可以构建三维参数化模型，直观展示建筑立体形态，支持动态漫游和空间关系验证，减少设计误解。业主可通过虚拟模型“行走”体验温室空间布局，尤其适用于异形或复杂结构的温室设计（如弧形顶棚、多跨度连栋温室）。

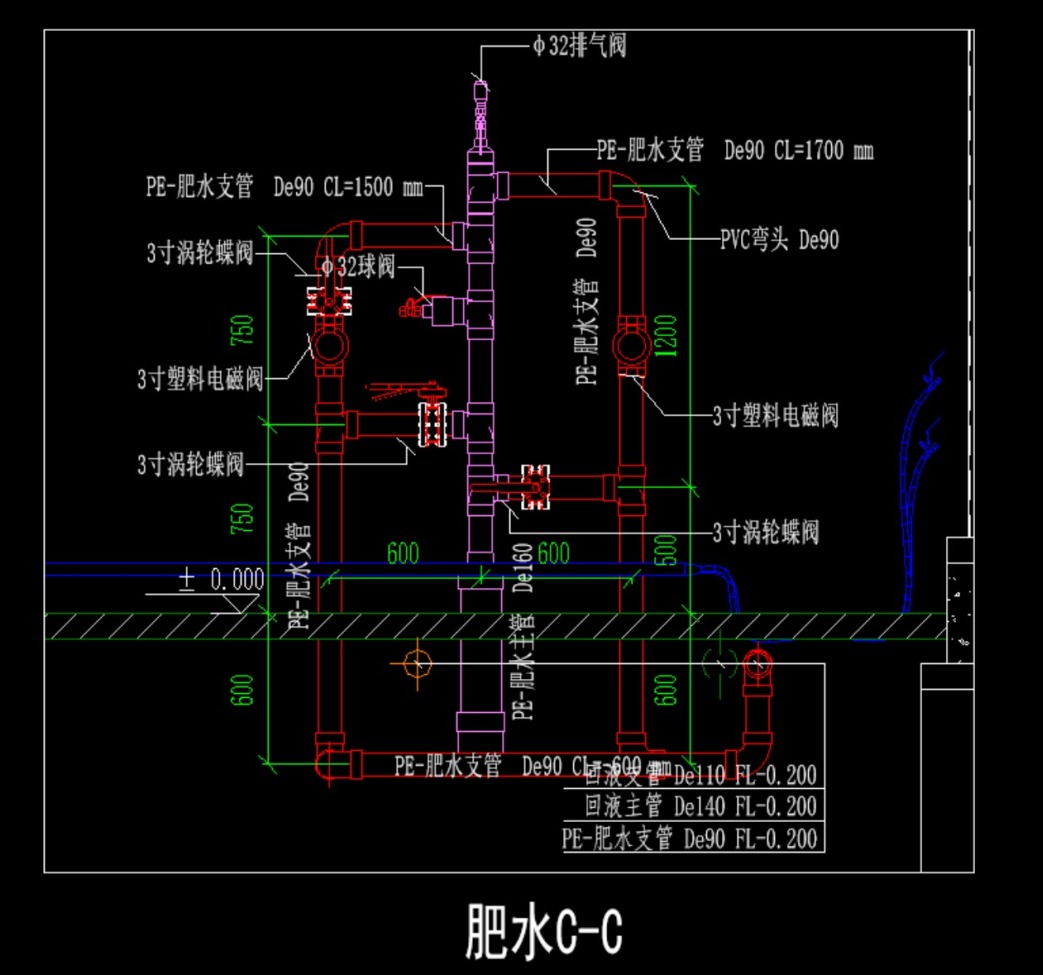

BIM图纸效果
CAD的图纸是“静态”的，修改一个地方，其他相关图纸（如立面图、结构图）不会自动更新，设计师必须手动调整，容易遗漏或出错。
BIM的模型是“动态”的，所有数据相互关联。一处修改，全局更新
BIM图纸效果

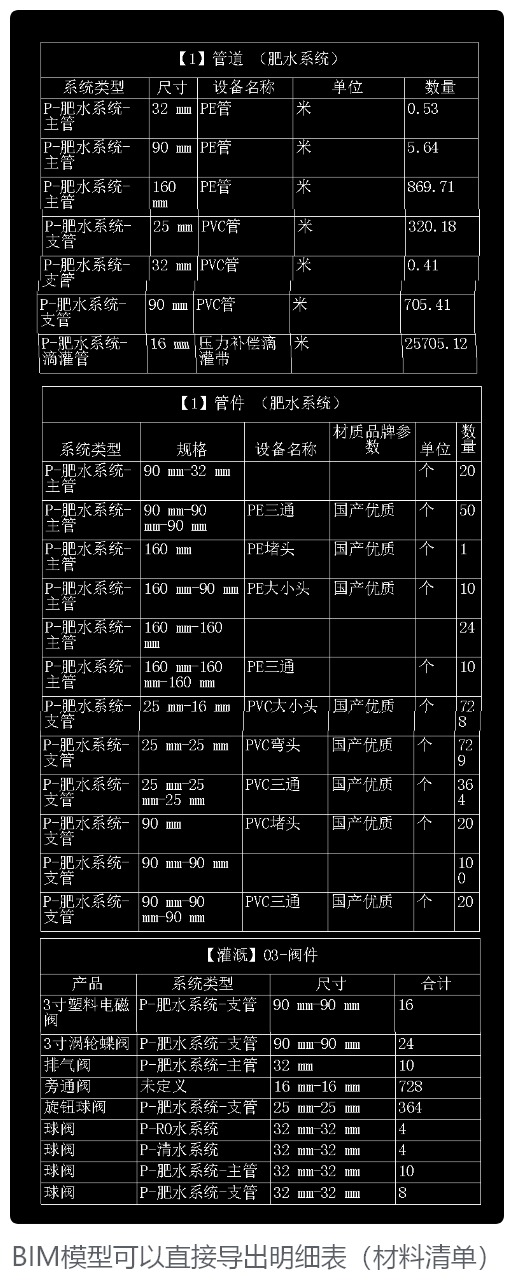

CAD的核心是“图纸”，而BIM的核心是“数据”。BIM模型不仅包含几何信息，还包含材料、成本、供应商、施工工艺等数据，这让建筑管理变得更智能：
向下滑动查看所有内容

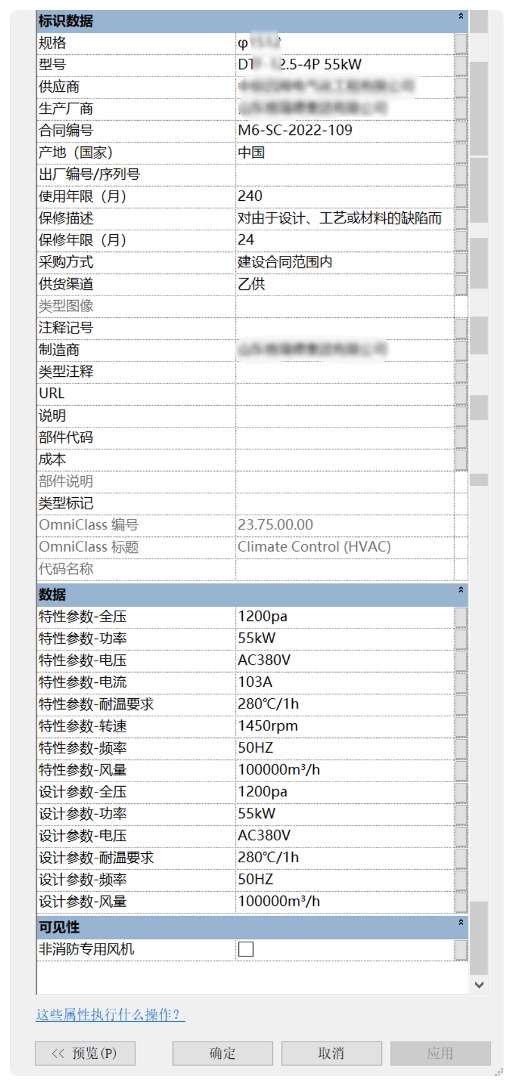

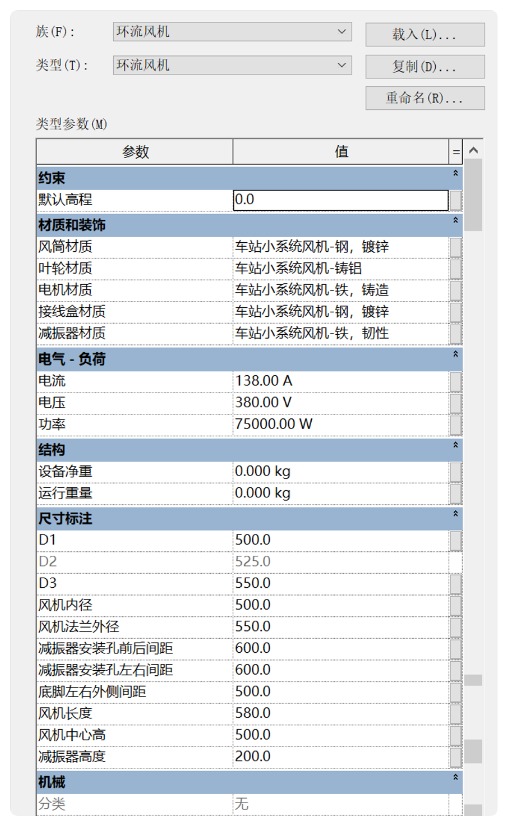

设备信息
BIM模型可以添加设备参数，为后期运维提供便利
向下滑动查看所有内容

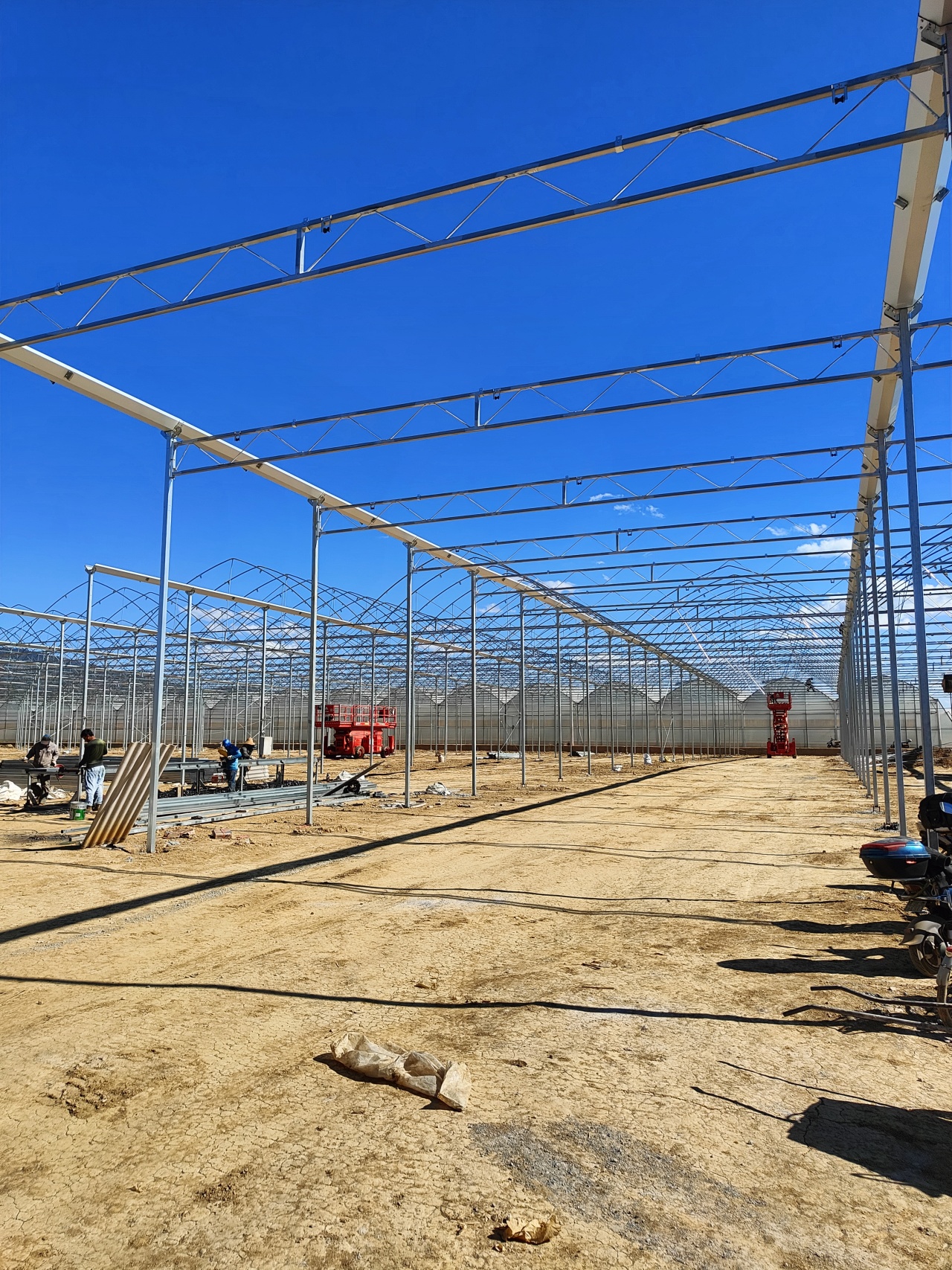

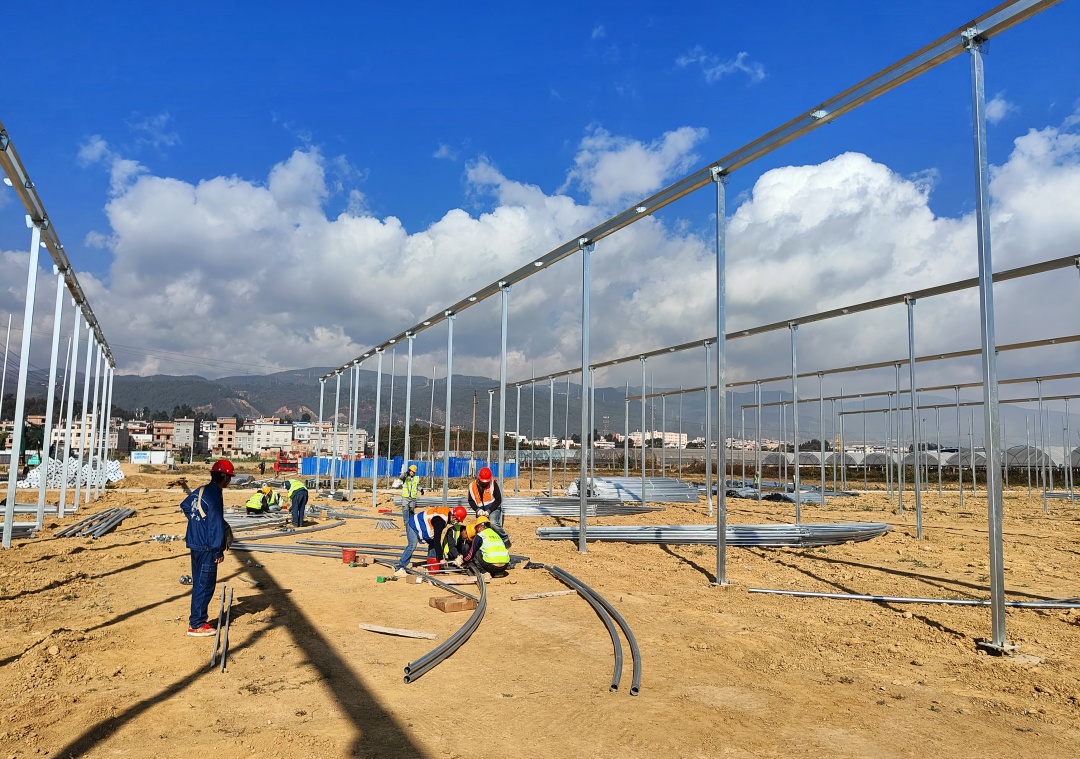

03 施工过程中
屹单设计
无人机多阶段拍摄
通过叠加多时间段GIS模型，可形象展示施工变化进度
【不同时间段对比.mp4】\\192.168.2.222\photo\成都屹单\数字创新

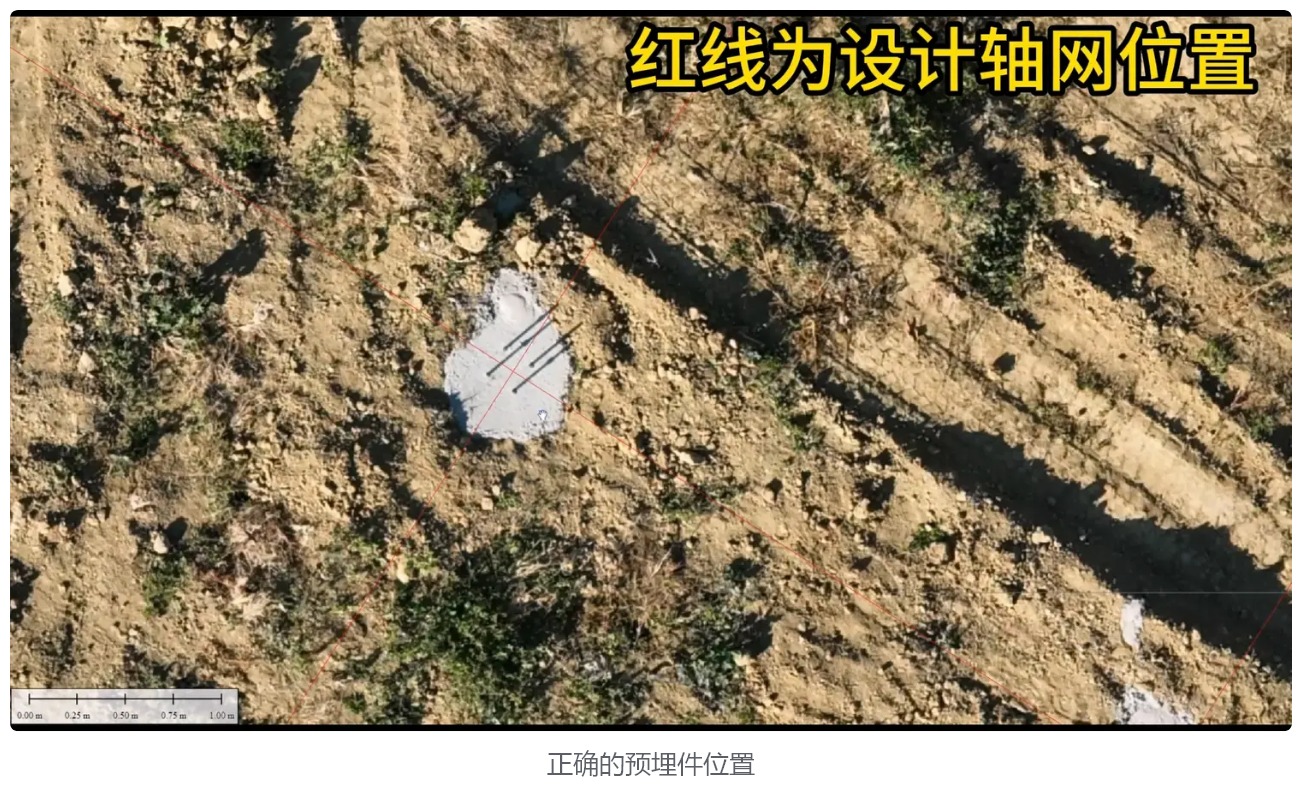

无人机复核施工
GIS与CAD的整合在复核现场施工方面可以提供以下帮助：
1
实时监控与调整：通过GIS技术，可以实时监控施工进度并与CAD设计图进行对比。如果发现偏差，可以及时调整施工方案，确保工程质量。
2
减少错误与返工：通过GIS的叠加检查，可以在早期发现潜在的错误或冲突，从而减少返工的可能性，节省成 本和时间。
3
便于记录与审计：GIS提供了一种方便的方式来记录施工过程中的变更和调整。这些记录对于未来的审计和评估非常有价值。

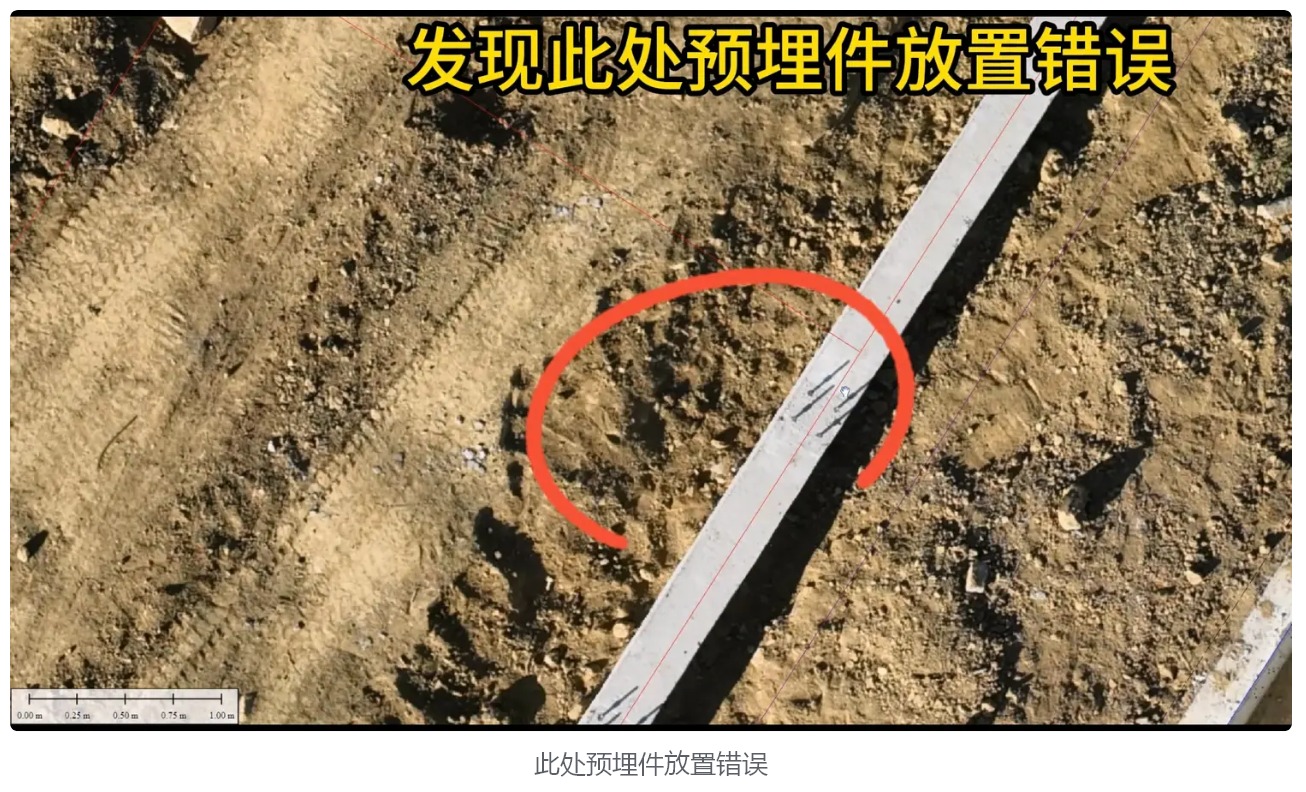

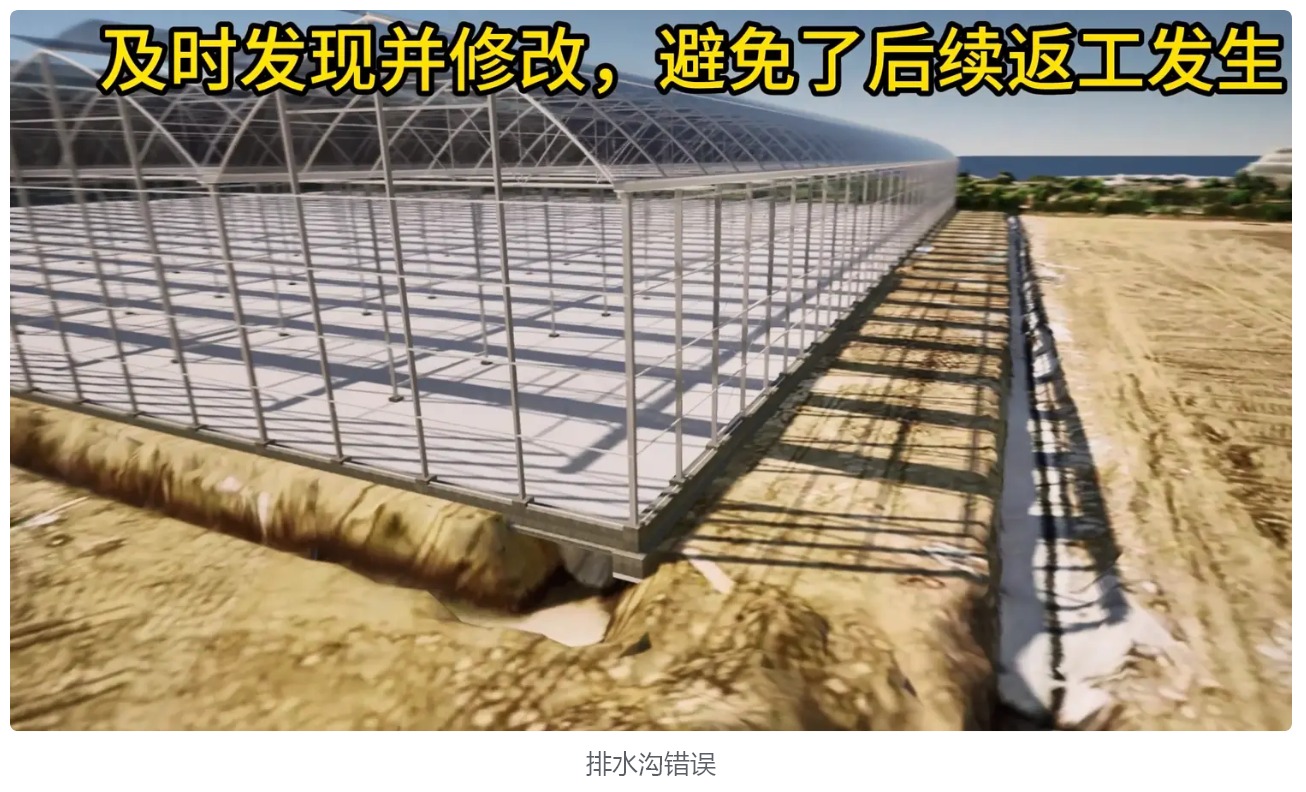

通过此技术本项目发现的问题
向右滑动查看更多→
BIM施工交底
BIM施工交底在项目中具有以下帮助：
1
提高沟通效率：通过BIM模型，项目团队可以更直观、更清晰地理解设计意图和施工要求。这有助于减少误解和沟通障碍，提高整体沟通效率。
2
降低风险与错误：BIM施工交底可以帮助发现潜在的冲突和问题，从而提前采取措施进行规避或解决。这样不仅可以降低项目风险，还能减少错误和返工的可能性。
3
确保质量与安全：通过详细解释技术要求和施工方案，BIM施工交底有助于确保施工过程中的质量控制和安全管理。这对于那些对质量和安全有严格要求的项目尤为重要。
04 后期运营
屹单设计
BIM模型在温室运营中可以提供以下帮助：
1
设施管理：BIM模型包含了温室内各种设施的详细信息，如加热系统、灌溉系统、通风系统等。这有助于提高设施管理的效率和准确性，确保温室的正常运行。
1
作物管理：BIM 模型可以与传感器和监测设备相结合，实时监测温室内的环境条件和作物生长情况。这有助于优化作物种植方案，提高产量和质量。
3
维护和维修计划：BIM模型可以用来制定更有效的维护和维修计划。通过分析温室的使用情况和性能数据，可以预测何时需要进行维护或维修，从而减少停机时间和成本。
4
培训和新员工入职：BIM模型可以作为培训工具，帮助新员工快速了解温室的布局、设施和运营流程。这有助于提高新员工的工作效率和减少错误。
